串口触摸屏异显异触调试记录

1. 硬件接线

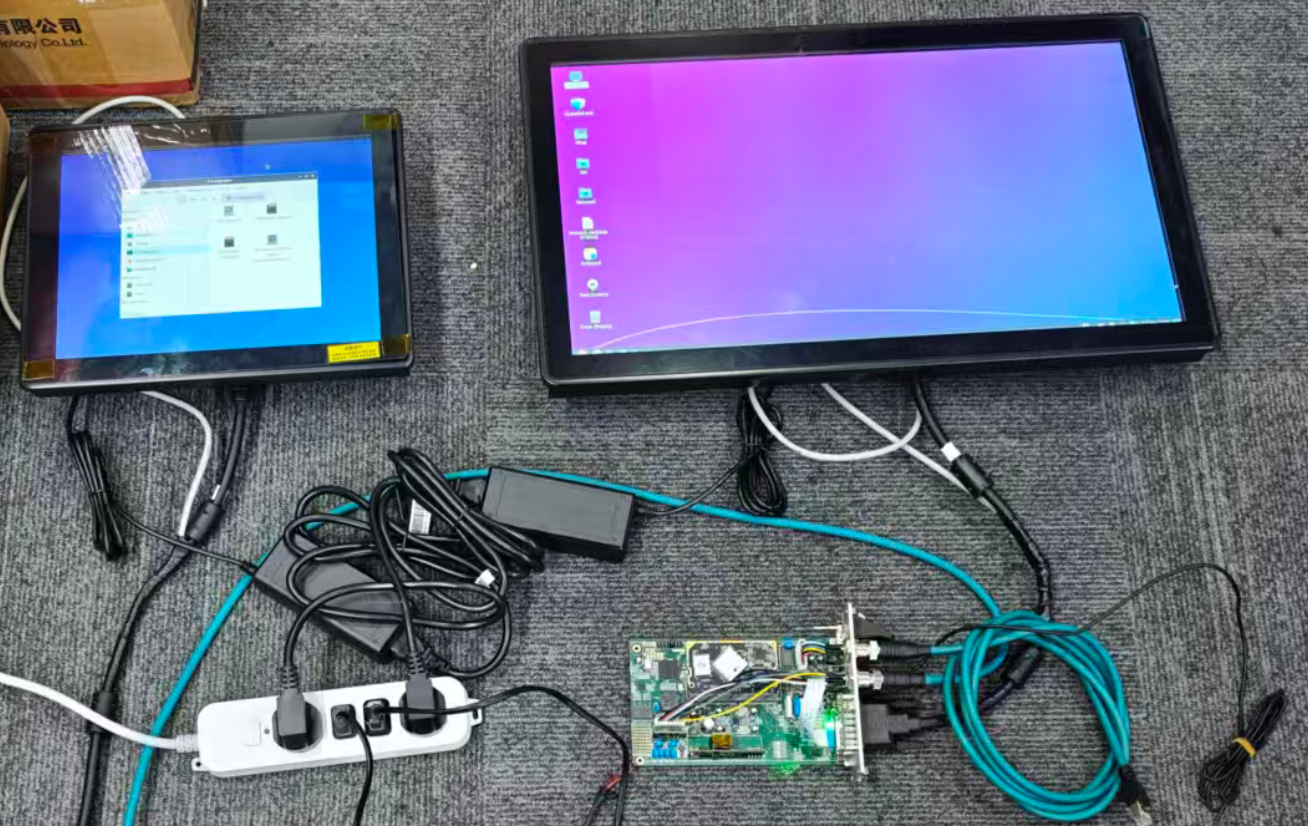

硬件接线如上图所示

大屏为edp屏幕，分辨率为19201080
小屏为hdmi屏幕，分辨率为1024768

屏幕触摸均通过串口上报数据，大屏触摸数据节点为/dev/ttyS4，小屏触摸数据节点为/dev/ttyS5

2. 文档解析

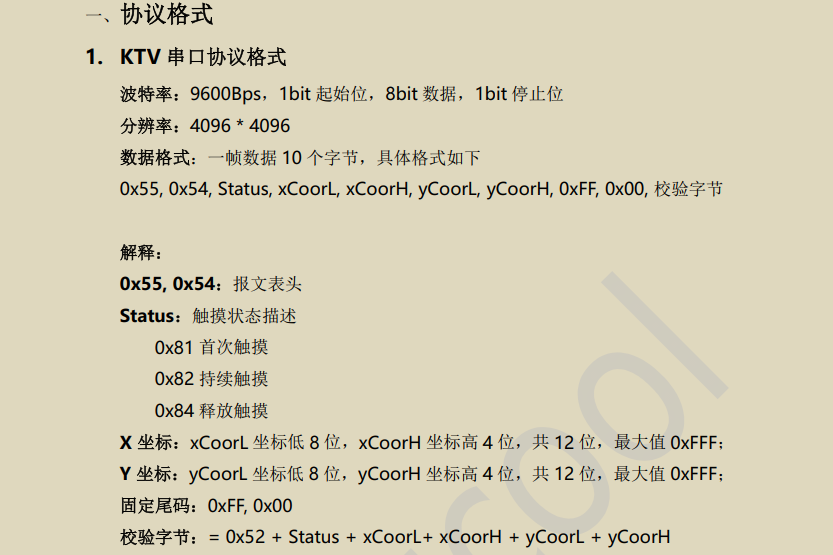

根据屏幕规格书解析串口接收设备

$ cat /dev/ttyS4 | hexdump -C
00000000  55 54 81 1a 07 39 04 ff  00 31 55 54 82 1a 07 39  |UT...9...1UT...9|
00000010  04 ff 00 32 55 54 82 1a  07 39 04 ff 00 32 55 54  |...2UT...9...2UT|
00000020  82 1a 07 39 04 ff 00 32  55 54 82 1a 07 39 04 ff  |...9...2UT...9..|
00000030  00 32 55 54 82 1a 07 39  04 ff 00 32 55 54 84 1a  |.2UT...9...2UT..|
00000040  07 39 04 ff 00 34 55 54  81 c6 05 48 07 ff 00 ed  |.9...4UT...H....|
00000050  55 54 82 c6 05 48 07 ff  00 ee 55 54 82 c6 05 48  |UT...H....UT...H|
00000060  07 ff 00 ee 55 54 82 c6  05 48 07 ff 00 ee 55 54  |....UT...H....UT|
00000070  82 c6 05 48 07 ff 00 ee  55 54 84 c6 05 48 07 ff  |...H....UT...H..|

对比规格书确定上报格式无误。

3. 软件调试

软件调试可细分为驱动层和应用层，由于触摸数据是通过串口进行上报的，如果在驱动中直接处理串口数据会很麻烦，而且后续的校准也不方便。所以现在软件的处理方法是驱动层注册input设备节点，应用层读取并解析串口设备并写入input节点。

3.1. 驱动层

先以单个屏幕进行调试，两个屏幕的调试思路都是一样的

编写regist_uarttp1.c驱动

#include <linux/module.h>
#include <linux/init.h>
#include <linux/miscdevice.h>
#include <linux/fs.h>
#include <linux/uaccess.h>
#include <linux/input.h>
#include <linux/slab.h>
#include <linux/input/mt.h>

#define DEVICE_NAME "uart_tp_4"
#define MAX_ABS_X 800  // 自定义X轴最大值
#define MAX_ABS_Y 1280 // 自定义Y轴最大值

static struct input_dev *uarttp_input_dev; // input设备结构体
static struct miscdevice my_misc_device;  // 提前声明misc设备（解决this_device访问问题）

// 设备读操作
static ssize_t my_misc_read(struct file *file, char __user *buf, size_t count, loff_t *ppos) {
    char msg[] = "Hello from misc device!\n";
    size_t len = strlen(msg);

    if (*ppos >= len) // 已经读完
        return 0;

    if (count > len - *ppos)
        count = len - *ppos;

    if (copy_to_user(buf, msg + *ppos, count))
        return -EFAULT;

    *ppos += count;
    return count;
}

// 模拟上报触摸事件
static void uarttp_report_touch(int x, int y, int pressure) {
    if (!uarttp_input_dev)
        return;

    if (pressure > 0) {
        input_mt_slot(uarttp_input_dev, 0);
        input_report_abs(uarttp_input_dev, ABS_MT_TRACKING_ID, 0);
        input_report_abs(uarttp_input_dev, ABS_MT_POSITION_X, x);
        input_report_abs(uarttp_input_dev, ABS_MT_POSITION_Y, y);
        input_report_abs(uarttp_input_dev, ABS_MT_TOUCH_MAJOR, pressure);
        input_report_abs(uarttp_input_dev, ABS_MT_WIDTH_MAJOR, pressure);
        input_report_key(uarttp_input_dev, BTN_TOUCH, 1); // 按下触摸键
    } else {
        // 释放触摸
        input_mt_slot(uarttp_input_dev, 0);
        input_report_abs(uarttp_input_dev, ABS_MT_TRACKING_ID, -1);
        input_report_key(uarttp_input_dev, BTN_TOUCH, 0);
    }

    // 同步事件
    input_sync(uarttp_input_dev);
}

// write接口
static ssize_t my_misc_write(struct file *file, const char __user *buf,
                             size_t count, loff_t *ppos) {
    char data[20];
    char *p = NULL;
    char *ptr;
    int cnt = 0;
    int x, y, pressure;

    memset(data, 0, sizeof(data));

    if (count <= 20 && copy_from_user(data, buf, count) == 0) {
        ptr = data;
        do {
            p = strsep(&ptr, ","); // 替换strsplit为内核标准strsep函数
            if (p != NULL) {
                cnt++;
                switch (cnt) {
                    case 1:
                        x = simple_strtoull(p, NULL, 10);
                        break;
                    case 2:
                        y = simple_strtoull(p, NULL, 10);
                        break;
                    case 3:
                        pressure = simple_strtoull(p, NULL, 10);
                        // 校验范围
                        x = clamp(x, 0, MAX_ABS_X);
                        y = clamp(y, 0, MAX_ABS_Y);
                        pressure = clamp(pressure, 0, 255);
                        uarttp_report_touch(x, y, pressure);
                        return count;
                    default:
                        return -EINVAL;
                }
            }
        } while (p != NULL);
    }
    return -EINVAL;
}

// 文件操作集
static const struct file_operations my_misc_fops = {
    .owner = THIS_MODULE,
    .read  = my_misc_read,
    .write = my_misc_write,
};

// 定义并初始化 miscdevice
static struct miscdevice my_misc_device = {
    .minor = MISC_DYNAMIC_MINOR, // 动态分配次设备号
    .name  = DEVICE_NAME,        // /dev/uart_tp_4
    .fops  = &my_misc_fops,
    .mode  = 0666,                // 设备权限
};

// 初始化input设备（修复核心编译错误）
static int __init uarttp_input_init(void) {
    int ret;

    // 1. 修正：传递正确的device指针
    uarttp_input_dev = devm_input_allocate_device(my_misc_device.this_device);
    if (!uarttp_input_dev) {
        pr_err("Failed to allocate input device\n");
        return -ENOMEM;
    }

    // 2. 设置input设备基本属性
    uarttp_input_dev->name = "UART TP Input Device";
    uarttp_input_dev->phys = "uart_tp/input0";
    uarttp_input_dev->id.bustype = BUS_VIRTUAL;
    uarttp_input_dev->dev.parent = my_misc_device.this_device;

    // 3. 设置input事件支持
    __set_bit(EV_KEY, uarttp_input_dev->evbit);
    __set_bit(EV_ABS, uarttp_input_dev->evbit);
    __set_bit(BTN_TOUCH, uarttp_input_dev->keybit);
    uarttp_input_dev->evbit[0] = BIT_MASK(EV_SYN) | BIT_MASK(EV_KEY) | BIT_MASK(EV_ABS);

    // 4. 多点触摸配置
    input_mt_init_slots(uarttp_input_dev, 16, 0);
    __set_bit(INPUT_PROP_DIRECT, uarttp_input_dev->propbit);

    // 5. 设置绝对坐标参数
    input_set_abs_params(uarttp_input_dev, ABS_MT_POSITION_X, 0, MAX_ABS_X, 0, 0);
    input_set_abs_params(uarttp_input_dev, ABS_MT_POSITION_Y, 0, MAX_ABS_Y, 0, 0);
    input_set_abs_params(uarttp_input_dev, ABS_MT_PRESSURE, 0, 255, 0, 0);
    input_set_abs_params(uarttp_input_dev, ABS_MT_WIDTH_MAJOR, 0, 255, 0, 0);
    input_set_abs_params(uarttp_input_dev, ABS_MT_TOUCH_MAJOR, 0, 255, 0, 0);
    input_set_abs_params(uarttp_input_dev, ABS_MT_TRACKING_ID, 0, 255, 0, 0);

    // 6. 注册input设备
    ret = input_register_device(uarttp_input_dev);
    if (ret) {
        pr_err("Failed to register input device: %d\n", ret);
        input_free_device(uarttp_input_dev);
        uarttp_input_dev = NULL;
        return ret;
    }

    pr_info("UART TP input device registered\n");
    return 0;
}

// 模块加载
static int __init my_misc_init(void) {
    int ret;

    // 1. 注册misc设备
    ret = misc_register(&my_misc_device);
    if (ret) {
        pr_err("Failed to register misc device\n");
        return ret;
    }

    // 2. 注册input设备
    ret = uarttp_input_init();
    if (ret) {
        misc_deregister(&my_misc_device);
        return ret;
    }

    pr_info("my_misc device registered at /dev/%s\n", DEVICE_NAME);
    return 0;
}

// 模块卸载
static void __exit my_misc_exit(void) {
    // 注销input设备
    if (uarttp_input_dev) {
        input_unregister_device(uarttp_input_dev);
        uarttp_input_dev = NULL;
    }

    // 注销misc设备
    misc_deregister(&my_misc_device);
    pr_info("my_misc device unregistered\n");
}

module_init(my_misc_init);
module_exit(my_misc_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("EThan");
MODULE_DESCRIPTION("UART TP misc + input device driver");

MAX_ABS_X和MAX_ABS_Y的最大值可以不用太精确，因为屏幕分辨率不统一，且后续有问题还是通过上报应用进行数据微调。

将驱动编译成ko后，在开发板安装驱动进行调试

$ ls
register_uarttp1.ko
$ insmod register_uarttp1.ko
$ ls /dev/uart_tp_4
/dev/uart_tp_4

驱动安装成功后，可以看见内核成功注册/dev/uart_tp_4节点

向/dev/uart_tp_4节点写入坐标数据，观察屏幕指针

$ echo "200,200,1" > /dev/uart_tp_4
$ echo "400,200,1" > /dev/uart_tp_4
$ echo "400,400,1" > /dev/uart_tp_4

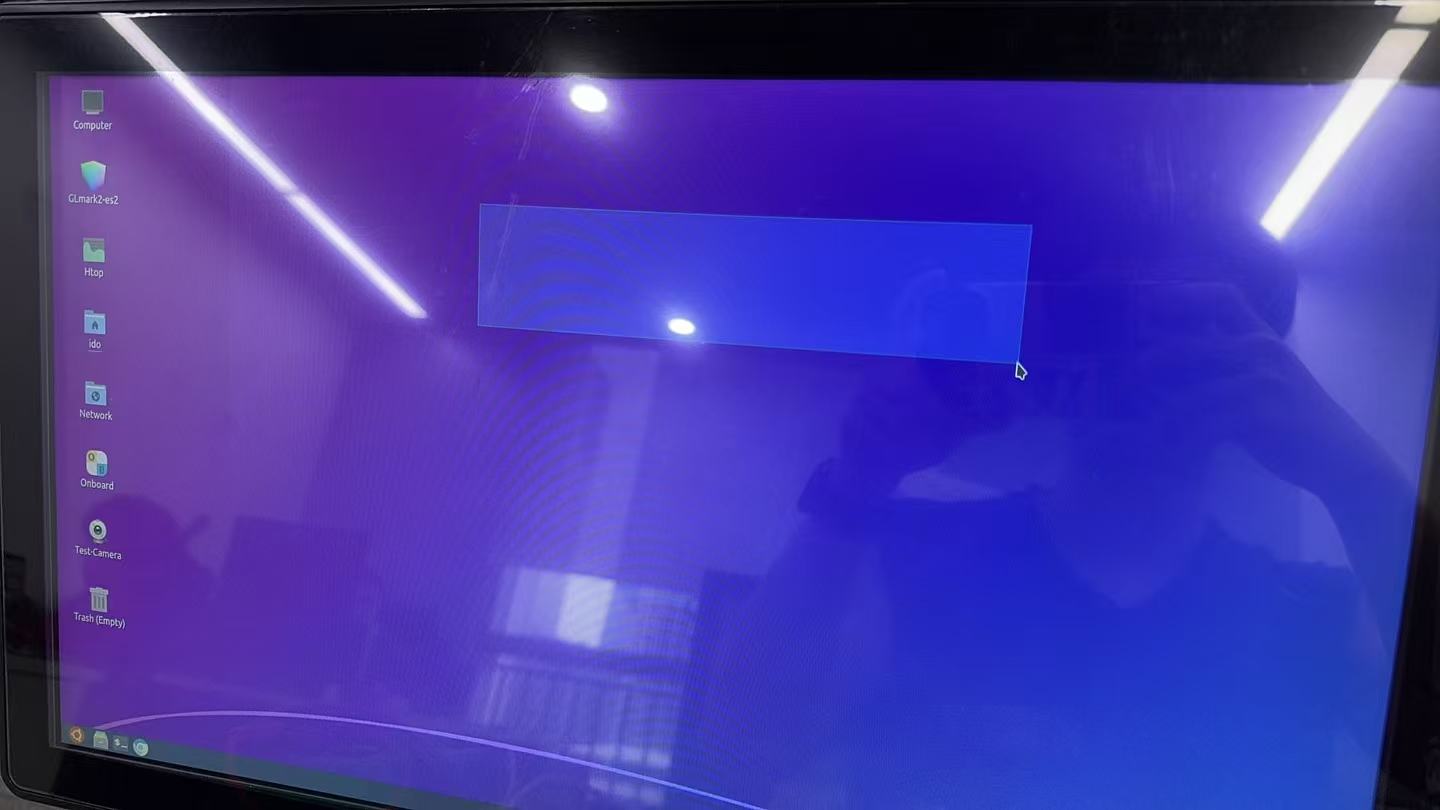

可以看到屏幕指针变化如下，写入数据为"X坐标,Y坐标,压力值"，由于屏幕不是电阻屏，所以这里的压力值可以用0和1表示是否触摸。

3.2. 应用层

驱动层解决后，就可以开始根据通过文档中的串口协议解析接收到的触摸数据了。

且将解析到的数据上报至驱动注册的/dev/uart_tp_4节点，就可以实现触摸功能。

编写ts_report_uart4.c上报应用。

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <fcntl.h>
#include <errno.h>
#include <termios.h>
#include <getopt.h>
#include <time.h>

// 核心配置参数
#define UART_DEV_PATH "/dev/ttyS4"    // 串口输入设备（读取触摸数据）
#define REPORT_DEV_PATH "/dev/uart_tp_4"// 上报设备（输出x,y,1/0格式）
#define KTV_FRAME_LEN 10              // KTV协议一帧长度（10字节）
#define SERIAL_BAUDRATE B9600         // 串口波特率（9600bps）

// 坐标分辨率配置（原始→目标）
#define RAW_MAX_X 4095                // KTV协议X轴最大值（12位：0~4095）
#define RAW_MAX_Y 4095                // KTV协议Y轴最大值（12位：0~4095）
#define SCREEN_MAX_X 522              // 屏幕X轴最大值（根据实际屏幕调整）
#define SCREEN_MAX_Y 1280             // 屏幕Y轴最大值（根据实际屏幕调整）

// KTV协议定义
#define KTV_HEADER1 0x55
#define KTV_HEADER2 0x54
#define STATUS_FIRST_TOUCH 0x81       // 首次触摸（按下）
#define STATUS_CONTINUE_TOUCH 0x82    // 持续触摸（按下）
#define STATUS_RELEASE_TOUCH 0x84     // 释放触摸（抬起）

// 旋转角度定义（支持命令行配置）
typedef enum {
    ROTATE_0 = 0,    // 0度（默认）
    ROTATE_90 = 1,   // 90度顺时针
    ROTATE_180 = 2,  // 180度
    ROTATE_270 = 3   // 270度顺时针（=90度逆时针）
} RotateType;

// KTV协议帧结构体
typedef struct {
    unsigned char header1;    // 帧头1：0x55
    unsigned char header2;    // 帧头2：0x54
    unsigned char status;     // 触摸状态
    unsigned char xCoorL;     // X坐标低8位
    unsigned char xCoorH;     // X坐标高4位
    unsigned char yCoorL;     // Y坐标低8位
    unsigned char yCoorH;     // Y坐标高4位
    unsigned char tail1;      // 尾码1：0xFF
    unsigned char tail2;      // 尾码2：0x00
    unsigned char checksum;   // 校验字节
} KTV_Touch_Frame;

// 触摸状态缓存（解决无释放问题）
typedef struct {
    int last_x;
    int last_y;
    int last_pressed;
    struct timespec last_touch_time; // 最后触摸时间
} TouchCache;

static TouchCache touch_cache = {0, 0, 0, {0, 0}};

/**
 * @brief 计算KTV协议校验和（遵循协议公式）
 */
static unsigned char calc_ktv_checksum(KTV_Touch_Frame *frame) {
    return (0x52 + frame->status + frame->xCoorL + frame->xCoorH +
            frame->yCoorL + frame->yCoorH) & 0xFF;
}

/**
 * @brief 串口配置（优化超时和读取模式）
 */
static int uart_config(int fd) {
    struct termios opt;
    memset(&opt, 0, sizeof(opt));

    if (tcgetattr(fd, &opt) < 0) {
        perror("tcgetattr failed");
        return -1;
    }

    // 波特率配置
    cfsetispeed(&opt, SERIAL_BAUDRATE);
    cfsetospeed(&opt, SERIAL_BAUDRATE);

    // 8位数据位、无校验、1位停止位
    opt.c_cflag &= ~PARENB;
    opt.c_cflag &= ~CSTOPB;
    opt.c_cflag &= ~CSIZE;
    opt.c_cflag |= CS8;
    opt.c_cflag |= CLOCAL | CREAD;  // 本地模式 + 启用接收

    // 原始模式（禁用输入输出处理）
    opt.c_lflag &= ~(ICANON | ECHO | ECHOE | ISIG);
    opt.c_oflag &= ~OPOST;

    // 优化读取超时（100ms超时，至少读取1字节）
    opt.c_cc[VTIME] = 1;  // 100ms（单位：0.1秒）
    opt.c_cc[VMIN] = 1;   // 至少读取1字节才返回

    // 应用配置
    tcflush(fd, TCIOFLUSH);
    if (tcsetattr(fd, TCSANOW, &opt) < 0) {
        perror("tcsetattr failed");
        return -1;
    }

    return 0;
}

/**
 * @brief 坐标旋转（支持0/90/180/270度）
 */
static void rotate_coordinate(int raw_x, int raw_y, RotateType rotate,
                              int *rotated_x, int *rotated_y) {
    switch (rotate) {
        case ROTATE_90:
            *rotated_x = raw_y;
            *rotated_y = RAW_MAX_X - raw_x;
            break;
        case ROTATE_180:
            *rotated_x = RAW_MAX_X - raw_x;
            *rotated_y = RAW_MAX_Y - raw_y;
            break;
        case ROTATE_270:
            *rotated_x = RAW_MAX_Y - raw_y;
            *rotated_y = raw_x;
            break;
        case ROTATE_0:
        default:
            *rotated_x = raw_x;
            *rotated_y = raw_y;
            break;
    }
}

/**
 * @brief 坐标缩放（线性映射：原始坐标→屏幕坐标）
 */
static void scale_coordinate(int raw_x, int raw_y, int *screen_x, int *screen_y) {
    *screen_x = (raw_x * SCREEN_MAX_X) / RAW_MAX_X;
    *screen_y = (raw_y * SCREEN_MAX_Y) / RAW_MAX_Y;

    // 边界保护
    *screen_x = (*screen_x < 0) ? 0 : (*screen_x > SCREEN_MAX_X ? SCREEN_MAX_X : *screen_x);
    *screen_y = (*screen_y < 0) ? 0 : (*screen_y > SCREEN_MAX_Y ? SCREEN_MAX_Y : *screen_y);
}

/**
 * @brief 坐标防抖（仅当坐标变化超过阈值时更新）
 */
static int coordinate_debounce(int new_x, int new_y, int last_x, int last_y) {
    const int DEBOUNCE_THRESHOLD = 5; // 防抖阈值（根据实际调整）
    int dx = abs(new_x - last_x);
    int dy = abs(new_y - last_y);
    return (dx > DEBOUNCE_THRESHOLD || dy > DEBOUNCE_THRESHOLD);
}

/**
 * @brief 上报数据到/dev/uart_tp4（格式：x,y,1/0）
 */
static int report_to_uarttp4(int report_fd, int x, int y, int is_pressed) {
    char report_buf[32];
    int len;

    // 防抖：仅当状态/坐标变化时上报
    if (is_pressed == touch_cache.last_pressed && !coordinate_debounce(x, y, touch_cache.last_x, touch_cache.last_y)) {
        return 0; // 无变化，无需上报
    }

    // 格式化上报数据（修复is_pressed=10的笔误）
    len = snprintf(report_buf, sizeof(report_buf), "%d,%d,%d\n", x, y, is_pressed);
    if (len < 0 || len >= sizeof(report_buf)) {
        fprintf(stderr, "report buffer overflow\n");
        return -1;
    }

    // 写入上报设备
    if (write(report_fd, report_buf, len) != len) {
        perror("write to /dev/uart_tp_4 failed");
        return -1;
    }

    // 更新缓存
    touch_cache.last_x = x;
    touch_cache.last_y = y;
    touch_cache.last_pressed = is_pressed;
    clock_gettime(CLOCK_MONOTONIC, &touch_cache.last_touch_time);

    // 打印日志（调试用）
    printf("Report: %s", report_buf);
    return 0;
}

/**
 * @brief 检查触摸超时，自动释放（解决无释放问题）
 */
static int check_touch_timeout(int report_fd) {
    struct timespec now;
    clock_gettime(CLOCK_MONOTONIC, &now);

    // 计算超时时间（300ms无触摸则自动释放）
    long long elapsed_ms = (now.tv_sec - touch_cache.last_touch_time.tv_sec) * 1000 +
                          (now.tv_nsec - touch_cache.last_touch_time.tv_nsec) / 1000000;

    if (touch_cache.last_pressed == 1 && elapsed_ms > 300) {
        // 超时自动上报释放状态
        return report_to_uarttp4(report_fd, touch_cache.last_x, touch_cache.last_y, 0);
    }
    return 0;
}

/**
 * @brief 帧同步：找到有效的KTV帧头（解决粘包问题）
 */
static int sync_frame(int uart_fd) {
    unsigned char byte;
    int ret;

    // 循环读取直到找到帧头0x55
    while (1) {
        ret = read(uart_fd, &byte, 1);
        if (ret != 1) {
            return -1;
        }
        if (byte == KTV_HEADER1) {
            // 找到0x55后，检查下一字节是否为0x54
            ret = read(uart_fd, &byte, 1);
            if (ret == 1 && byte == KTV_HEADER2) {
                // 帧头同步成功，回退两个字节（让后续read读取完整帧）
                lseek(uart_fd, -2, SEEK_CUR);
                return 0;
            }
        }
    }
}

/**
 * @brief 帮助信息
 */
static void print_help(const char *prog_name) {
    printf("Usage: %s [options]\n", prog_name);
    printf("Options:\n");
    printf("  -r, --rotate <angle>  Set coordinate rotation (0/90/180/270, default:0)\n");
    printf("  -h, --help            Show this help message\n");
    printf("\nExample:\n");
    printf("  %s -r 90  # Rotate 90 degrees clockwise\n", prog_name);
}

int main(int argc, char **argv) {
    int uart_fd, report_fd;
    KTV_Touch_Frame frame;
    int ret;
    RotateType rotate = ROTATE_0;
    int raw_x, raw_y;
    int rotated_x, rotated_y;
    int screen_x, screen_y;
    int is_pressed;


    // 1. 打开串口输入设备
    uart_fd = open(UART_DEV_PATH, O_RDWR | O_NOCTTY | O_NONBLOCK);
    if (uart_fd < 0) {
        perror("open /dev/ttyS4 failed");
        return -1;
    }

    // 2. 配置串口
    if (uart_config(uart_fd) < 0) {
        close(uart_fd);
        return -1;
    }

    // 3. 打开上报设备
    report_fd = open(REPORT_DEV_PATH, O_WRONLY | O_NONBLOCK);
    if (report_fd < 0) {
        perror("open /dev/uart_tp_4 failed");
        close(uart_fd);
        return -1;
    }

    printf("UART touch report start:\n");
    printf("  - UART input: %s\n", UART_DEV_PATH);
    printf("  - Report output: %s\n", REPORT_DEV_PATH);
    printf("  - Coordinate scale: %dx%d -> %dx%d\n",
           RAW_MAX_X+1, RAW_MAX_Y+1, SCREEN_MAX_X+1, SCREEN_MAX_Y+1);
    printf("  - Rotate angle: %d degrees\n", rotate * 90);

    // 初始化触摸缓存时间
    clock_gettime(CLOCK_MONOTONIC, &touch_cache.last_touch_time);

// 替换原main函数中“循环读取→解析”的部分
unsigned char uart_buf[64] = {0};  // 串口缓存
int buf_len = 0;                   // 缓存中未处理的字节数

while (1) {
    // 1. 读取串口数据到缓存（每次读最多64字节）
    ret = read(uart_fd, uart_buf + buf_len, sizeof(uart_buf) - buf_len);
    if (ret < 0) {
        if (errno != EAGAIN && errno != EWOULDBLOCK) {
            perror("read uart data failed");
            break;
        }
        usleep(20000);  // 无数据休眠20ms，降低CPU占用
        continue;
    } else if (ret == 0) {
        usleep(10000);
        continue;
    }
    buf_len += ret;

    // 2. 解析缓存中的完整KTV帧（帧头0x55 0x54，长度10字节）
    while (buf_len >= KTV_FRAME_LEN) {
        // 查找帧头（0x55 0x54）
        int frame_start = -1;
        for (int i = 0; i <= buf_len - KTV_FRAME_LEN; i++) {
            if (uart_buf[i] == KTV_HEADER1 && uart_buf[i+1] == KTV_HEADER2) {
                frame_start = i;
                break;
            }
        }

        if (frame_start == -1) {
            // 未找到帧头，清空缓存（避免脏数据累积）
            buf_len = 0;
            break;
        }

        // 拷贝完整帧到frame结构体
        memcpy(&frame, uart_buf + frame_start, KTV_FRAME_LEN);
        // 移除已解析的帧（将剩余数据移到缓存头部）
        memmove(uart_buf, uart_buf + frame_start + KTV_FRAME_LEN, buf_len - frame_start - KTV_FRAME_LEN);
        buf_len -= frame_start + KTV_FRAME_LEN;

        // 3. 校验帧尾和校验和（原逻辑保留）
        if (frame.tail1 != 0xFF || frame.tail2 != 0x00) {
            fprintf(stderr, "warning: invalid frame tail (0x%x,0x%x)\n", frame.tail1, frame.tail2);
            continue;
        }
        if (frame.checksum != calc_ktv_checksum(&frame)) {
            fprintf(stderr, "warning: checksum error (calc:0x%x, recv:0x%x)\n",
                   calc_ktv_checksum(&frame), frame.checksum);
            continue;
        }

        // 4. 解析坐标+旋转+缩放+上报（原逻辑保留）
        raw_x = ((frame.xCoorH & 0x0F) << 8) | frame.xCoorL;
        raw_y = ((frame.yCoorH & 0x0F) << 8) | frame.yCoorL;
        rotate_coordinate(raw_x, raw_y, rotate, &rotated_x, &rotated_y);
        scale_coordinate(rotated_x, rotated_y, &screen_x, &screen_y);

        switch (frame.status) {
            case STATUS_FIRST_TOUCH:
            case STATUS_CONTINUE_TOUCH:
                is_pressed = 1;
                break;
            case STATUS_RELEASE_TOUCH:
                is_pressed = 0;
                break;
            default:
                fprintf(stderr, "warning: unknown touch status (0x%x)\n", frame.status);
                continue;
        }

        // 打印有效数据日志（调试用）
        printf("Valid touch: raw(x:%d,y:%d) → screen(x:%d,y:%d), pressed:%d\n",
               raw_x, raw_y, screen_x, screen_y, is_pressed);

        // 上报数据
        if (report_to_uarttp4(report_fd, screen_x, screen_y, is_pressed) < 0) {
            break;
        }
    }
}

    // 退出前上报释放状态（关键：解决异常退出无释放）
    report_to_uarttp4(report_fd, touch_cache.last_x, touch_cache.last_y, 0);

    // 资源释放
    close(uart_fd);
    close(report_fd);
    printf("UART touch report stopped\n");
    return 0;
}

这里的SCREEN_MAX_X和SCREEN_MAX_Y的值是通过/dev/uart_tp_4节点调试所得（这里测试的时候将"522,1280,1"写入/dev/uart_tp_4节点时，指针刚好处于屏幕的右下方）

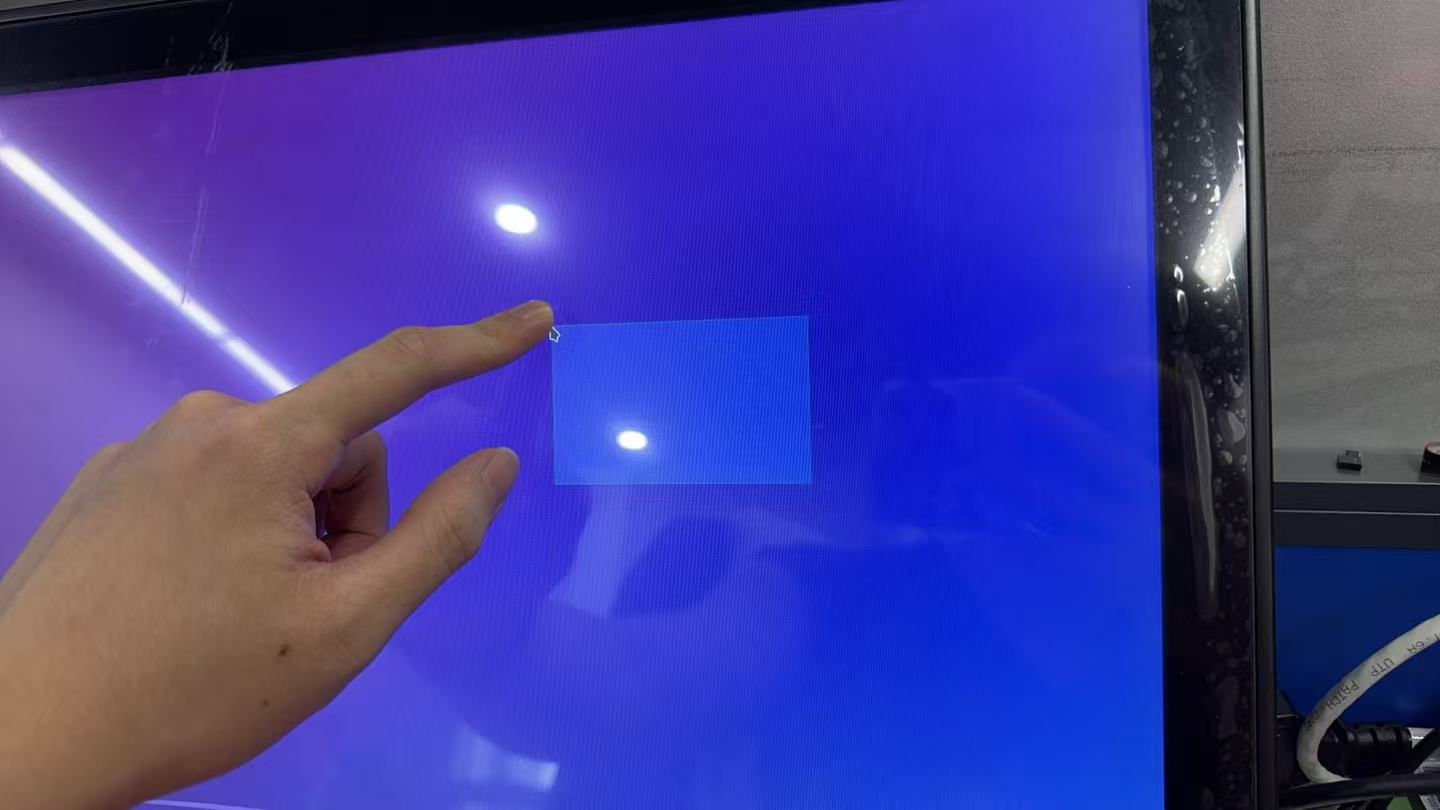

将上报应用在开发板上编译运行，确认触摸是否正常

3.3. 第二路显示屏调试注意事项

第二路显示屏只需要微调一开始的驱动和应用

将regist_uarttp1.c驱动拷贝为regist_uarttp2.c

修改DEVICE_NAME变量，避免与第一路input节点冲突，修改为uart_tp_5

编译成ko后在开发板测试验证，安装成功后识别出以下两个设备节点

$ ls /dev/uart_tp_
uart_tp_4  uart_tp_5

而第二路显示屏的触摸上报应用只需要确认/dev/uart_tp_5在第二路显示器的起始坐标变化范围，并修改ts_report应用即可，这里不过多赘述。

4. 设置开机启动上报触摸坐标

创建开机启动脚本/etc/init.d/uart_tp_init.sh

#!/bin/bash

insmod /system/lib/modules/register_uarttp1.ko
insmod /system/lib/modules/register_uarttp2.ko
sleep 0.5


/system/lib/bin/ts_report > /dev/null &
/system/lib/bin/ts_report_extend > /dev/null &

将编译的ko和上报应用拷贝到脚本对应的目录下，并赋予应用可执行权限。

创建/lib/systemd/system/uart_touch_init.service

[Unit]
Description=uart touch input service
After=network.target
[Service]
Type=forking
User=root
ExecStart=/etc/init.d/uart_tp_init.sh

[Install]
WantedBy=multi-user.target

启动串口上报service

$ systemctl enable uart_touch_init.service

重启系统确定service正常运行即可

systemctl status uart_touch_init.service
● uart_touch_init.service - uart touch input service
     Loaded: loaded (/lib/systemd/system/uart_touch_init.service; enabled; vend>
     Active: active (running) since Wed 2025-12-31 08:20:09 UTC; 12min ago
    Process: 469 ExecStart=/etc/init.d/uart_tp_init.sh (code=exited, status=0/S>
      Tasks: 2 (limit: 2316)
     Memory: 1.0M
     CGroup: /system.slice/uart_touch_init.service
             ├─507 /system/lib/bin/ts_report
             └─508 /system/lib/bin/ts_report_extend
