1. 确认USB摄像头设备节点

主板接上USB摄像头后，使用以下命令查看USB摄像头节点：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
linaro@linaro-alip:/home$ grep '' /sys/class/video4linux/video*/name
/sys/class/video4linux/video0/name:stream_cif_mipi_id0
/sys/class/video4linux/video10/name:rkcif_tools_id2
/sys/class/video4linux/video11/name:stream_cif_mipi_id0
/sys/class/video4linux/video12/name:stream_cif_mipi_id1
/sys/class/video4linux/video13/name:stream_cif_mipi_id2
……
/sys/class/video4linux/video35/name:rkisp-input-params
/sys/class/video4linux/video36/name:AC_2019053011080005: ZH-0309
/sys/class/video4linux/video37/name:AC_2019053011080005: ZH-0309
/sys/class/video4linux/video3/name:stream_cif_mipi_id3
/sys/class/video4linux/video4/name:rkcif_scale_ch0
/sys/class/video4linux/video5/name:rkcif_scale_ch1
/sys/class/video4linux/video6/name:rkcif_scale_ch2
/sys/class/video4linux/video7/name:rkcif_scale_ch3
/sys/class/video4linux/video8/name:rkcif_tools_id0
/sys/class/video4linux/video9/name:rkcif_tools_id1

可以看到USB摄像头对应的设备节点是/dev/video36。

2. 查看USB摄像头支持的图像格式

1
2
3
4
5
6
7
8
9
10
11
12
13
linaro@linaro-alip:/home$ v4l2-ctl -d /dev/video36 --get-fmt-video
Format Video Capture:
        Width/Height      : 1024/576
        Pixel Format      : 'MJPG' (Motion-JPEG)
        Field             : None
        Bytes per Line    : 0
        Size Image        : 1180237
        Colorspace        : Default
        Transfer Function : Default (maps to Rec. 709)
        YCbCr/HSV Encoding: Default (maps to ITU-R 601)
        Quantization      : Default (maps to Full Range)
        Flags             :
linaro@linaro-alip:/home$

可以看到该USB摄像头支持MJPG格式，1024*576分辨率。

3. 查看gstreamer支持的mpp编/解码器

1
2
3
4
5
6
7
linaro@linaro-alip:/home$ gst-inspect-1.0 | grep mpp
typefindfunctions: audio/x-musepack: mpc, mpp, mp+
rockchipmpp:  mppjpegdec: Rockchip's MPP JPEG image decoder
rockchipmpp:  mppvideodec: Rockchip's MPP video decoder
rockchipmpp:  mppjpegenc: Rockchip Mpp JPEG Encoder
rockchipmpp:  mpph264enc: Rockchip Mpp H264 Encoder
linaro@linaro-alip:/home$

4. 推流到电脑上（USB摄像头）

RK3562主板将USB摄像头图像推流到电脑上显示。

4.1. 主板安装gst-rtsp插件

1
2
sudo apt-get update
sudo apt install -y gstreamer1.0-rtsp gstreamer1.0-libav

4.2. 主板安装mediamtx

mediamtx是一个rtsp server程序。

1
2
3
4
5
6
7
8
9
10
11
12
root@ido:/home/ido# tar -xvf mediamtx_v1.1.1_linux_arm64v8.tar.gz
mediamtx
mediamtx.yml
LICENSE
root@ido:/home/ido# ./mediamtx &
[1] 1315
root@ido:/home/ido# 2023/10/20 02:56:04 INF MediaMTX v1.1.1
2023/10/20 02:56:04 INF [RTSP] listener opened on :8554 (TCP), :8000 (UDP/RTP), :8001 (UDP/RTCP)
2023/10/20 02:56:04 INF [RTMP] listener opened on :1935
2023/10/20 02:56:04 INF [HLS] listener opened on :8888
2023/10/20 02:56:04 INF [WebRTC] listener opened on :8889 (HTTP)
2023/10/20 02:56:04 INF [SRT] listener opened on :8890 (UDP)

mediamtx GitHub链接：https://github.com/bluenviron/mediamtx

4.3. 主板开始RTSP推流

查看主机的IP地址：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
root@linaro-alip:~# ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.0.115  netmask 255.255.255.0  broadcast 192.168.0.255
        inet6 fe80::63fb:c213:5a00:4d94  prefixlen 64  scopeid 0x20<link>
        ether 2a:8e:6d:fa:ec:ff  txqueuelen 1000  (Ethernet)
        RX packets 46105  bytes 29583475 (28.2 MiB)
        RX errors 0  dropped 448  overruns 0  frame 0
        TX packets 303547  bytes 399907829 (381.3 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
        device interrupt 71


lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 284457  bytes 396474883 (378.1 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 284457  bytes 396474883 (378.1 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

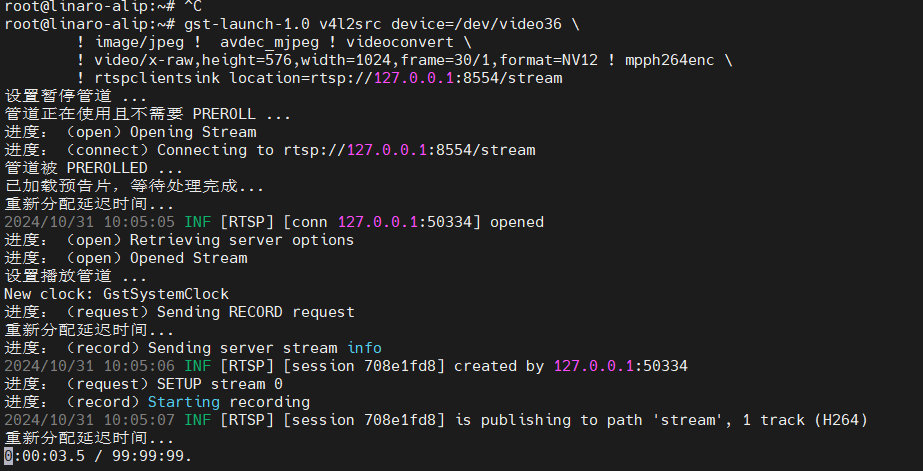

使用gst-launch-1.0工具进行RTSP推流：

1
2
3
4
gst-launch-1.0 v4l2src device=/dev/video36 \
        ! image/jpeg !  avdec_mjpeg ! videoconvert \
        ! video/x-raw,height=576,width=1024,frame=30/1,format=NV12 ! mpph264enc \
        ! rtspclientsink location=rtsp://127.0.0.1:8554/stream


4.4. 电脑播放

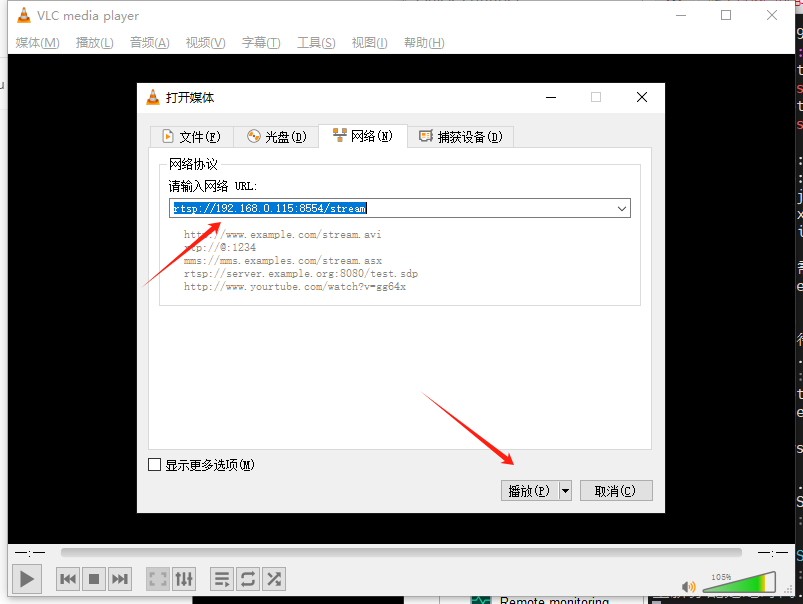

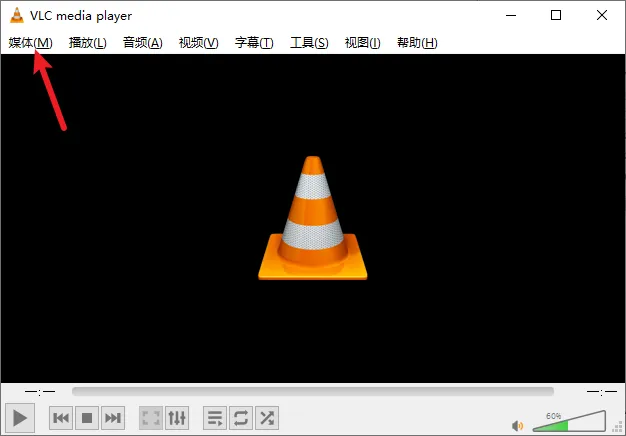

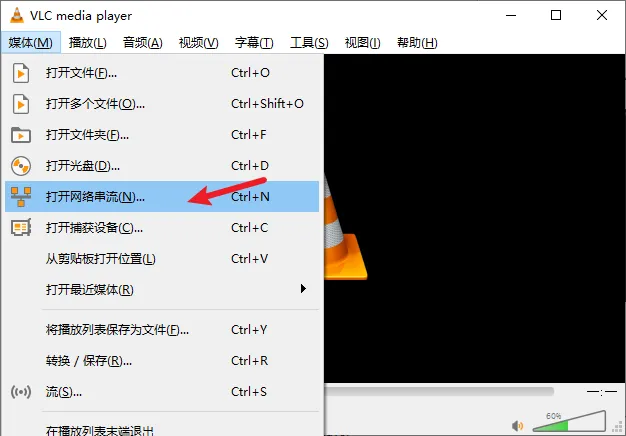

电脑打开VLC软件，点击【媒体】-> 【打开网络串流】-> 【网络】，并输入主板RTSP推流地址的端口，然后点击播放：

（VLC软件下载地址：Downloads - VideoLAN）

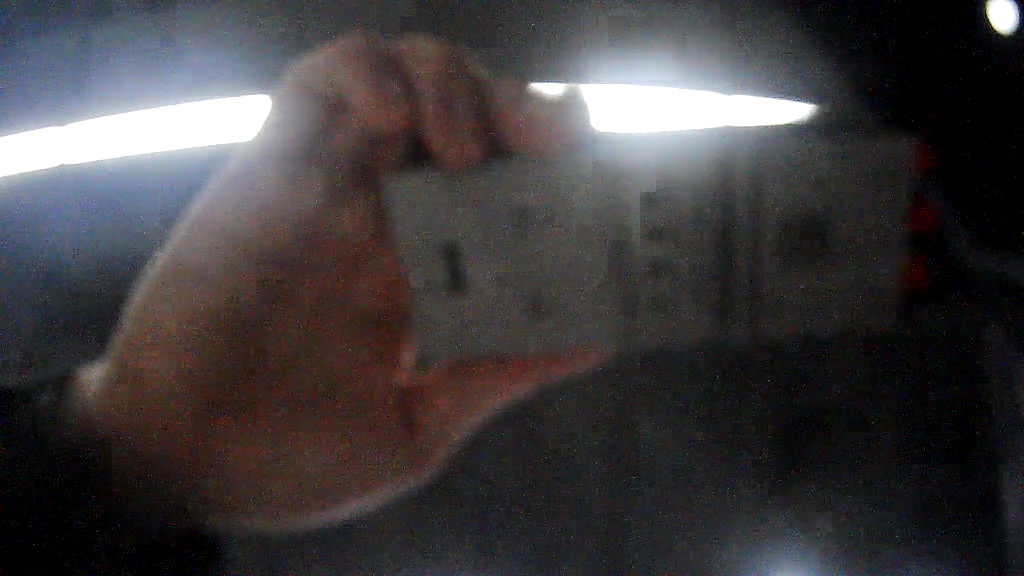

点击播放按钮后，即可看到USB摄像头的图像了：


5. 推流到电脑上（mipi摄像头）

主板配置了2路摄像头，一路为GC8034（J18，3264x2448），另一路为OV13855（J20，4224x3136），两路摄像头对应的设备节点如下：

GC8034 /dev/video22
OV13855 /dev/video29

5.1.1. 检测摄像头

1
2
3
4
5
6
root@linaro-alip:/# media-ctl -p -d /dev/media0 | grep gc8034
                <- "m01_f_gc8034 2-0037":0 [ENABLED]
- entity 63: m01_f_gc8034 2-0037 (1 pad, 1 link)
root@linaro-alip:/# media-ctl -p -d /dev/media1 | grep ov13855
                <- "m00_b_ov13855 1-0010":0 [ENABLED]
- entity 63: m00_b_ov13855 1-0010 (1 pad, 1 link)

5.1.2. 主板开始RTSP推流（OV13855）

使用gst-launch-1.0工具进行RTSP推流：

1
2
3

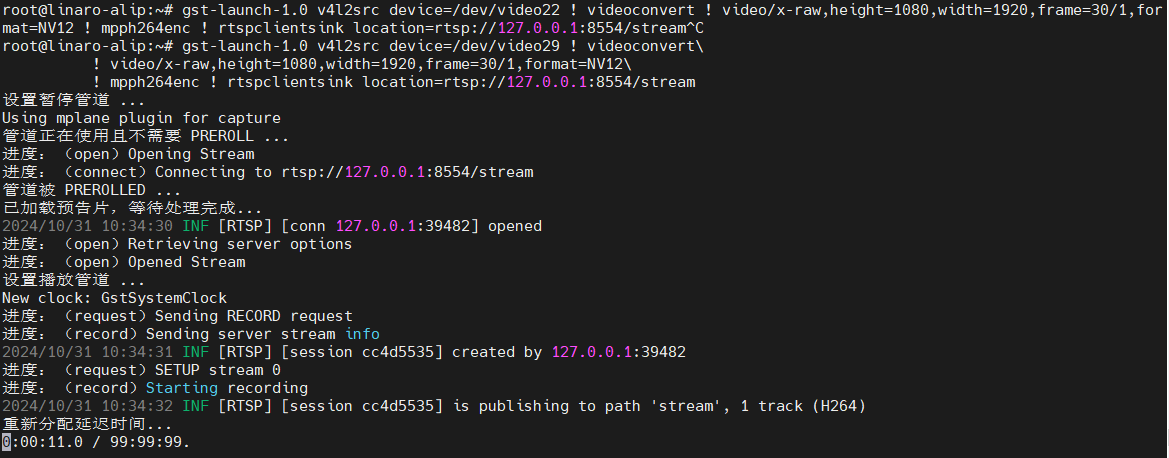

gst-launch-1.0 v4l2src device=/dev/video29 ! videoconvert\
          ! video/x-raw,height=1080,width=1920,frame=30/1,format=NV12\
          ! mpph264enc ! rtspclientsink location=rtsp://127.0.0.1:8554/stream

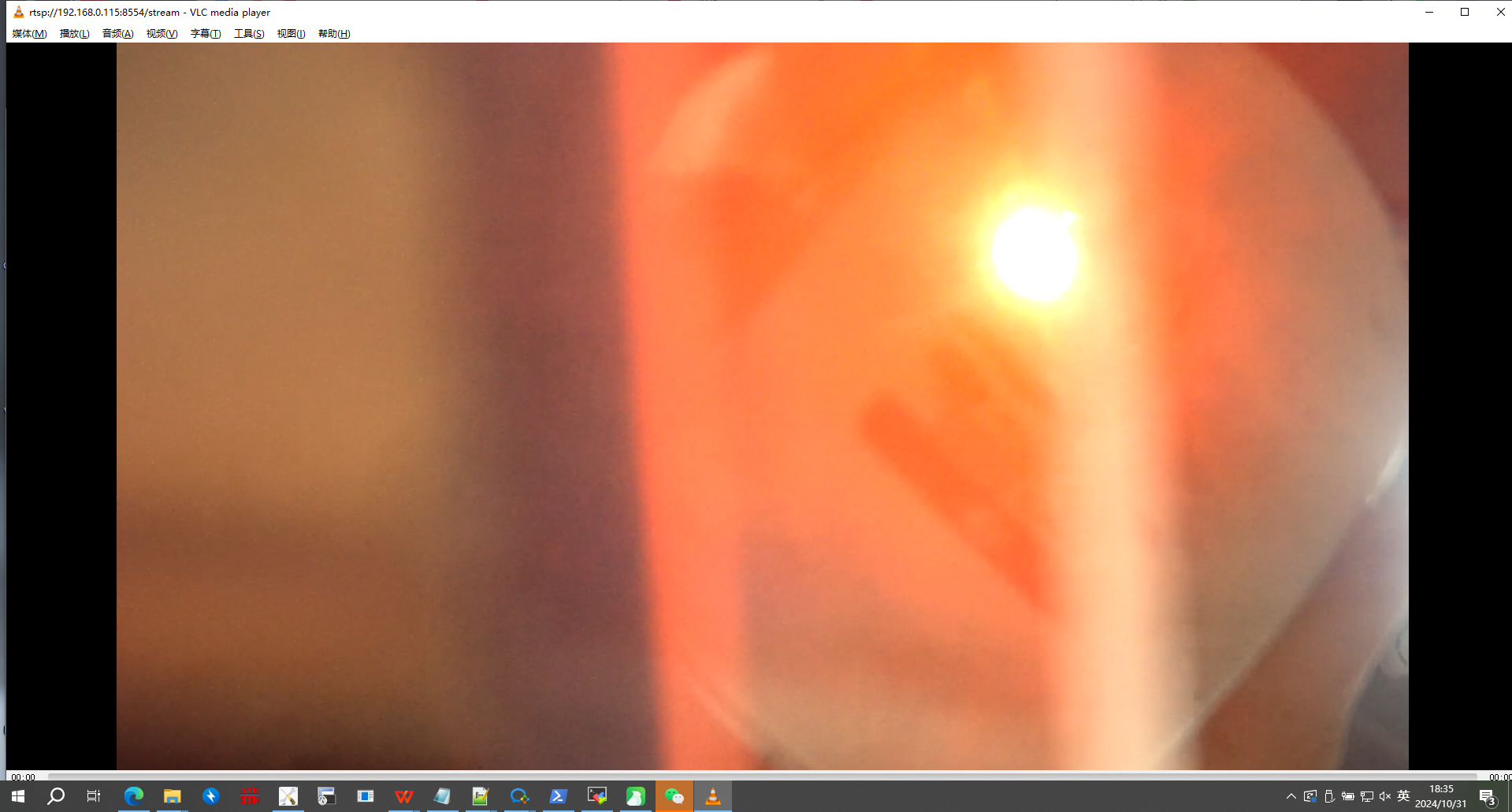

参考USB摄像头的步骤，推流至电脑播放：


5.1.3. 主板开始RTSP推流（GC8034）

使用gst-launch-1.0工具进行RTSP推流：

1
2
3

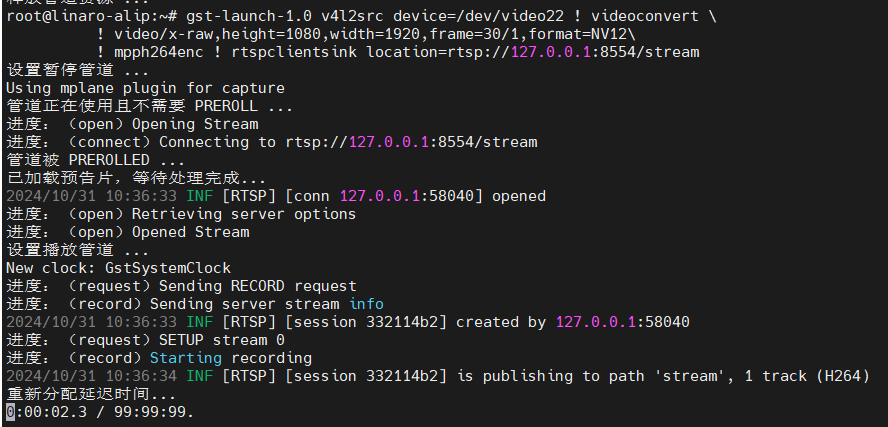

gst-launch-1.0 v4l2src device=/dev/video22 ! videoconvert \
          ! video/x-raw,height=1080,width=1920,frame=30/1,format=NV12\
          ! mpph264enc ! rtspclientsink location=rtsp://127.0.0.1:8554/stream

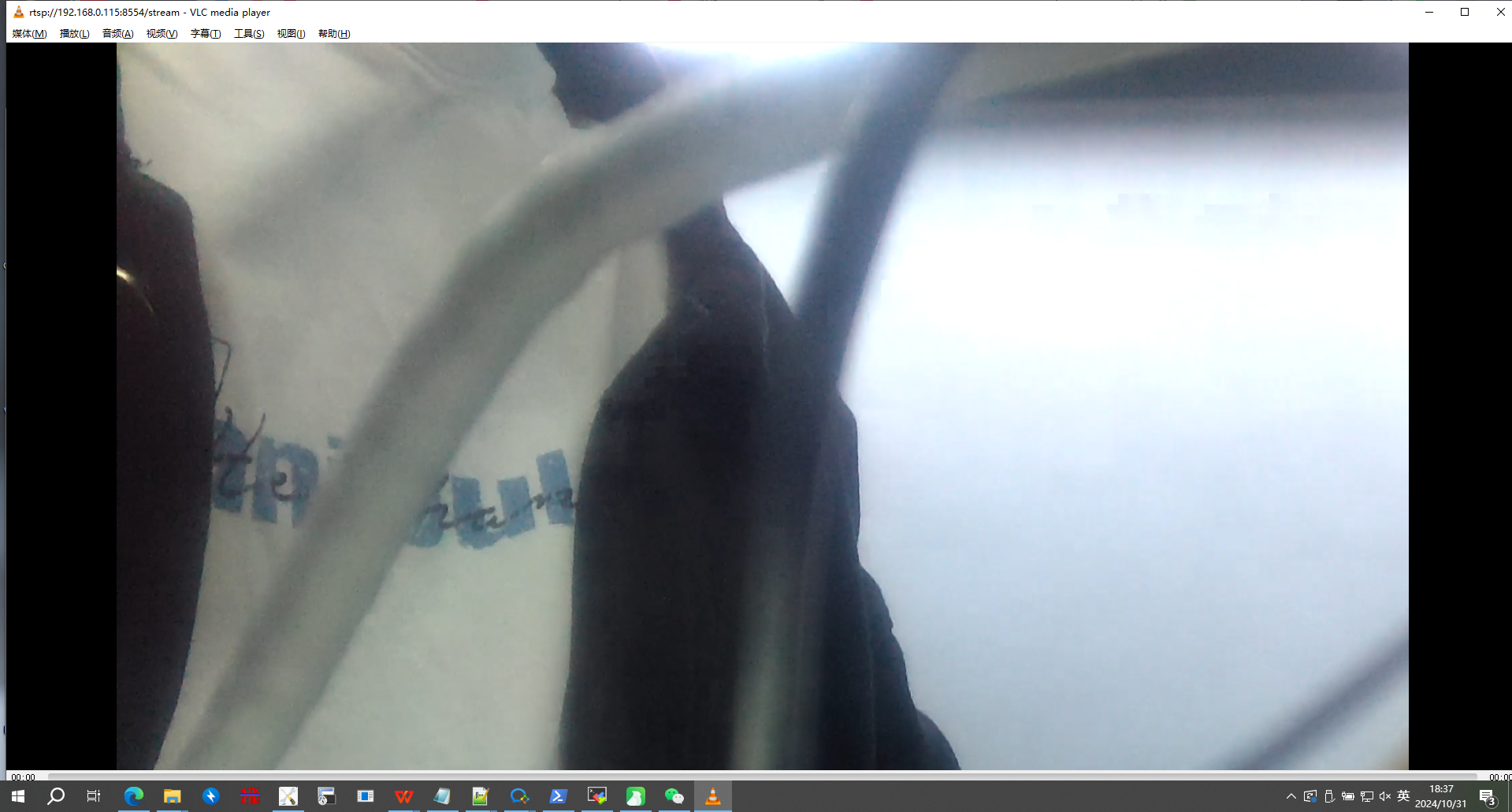

参考USB摄像头的步骤，推流至电脑播放：
