1. 安装工具

1
2
$ sudo apt-get update
$ sudo apt-get install iptables

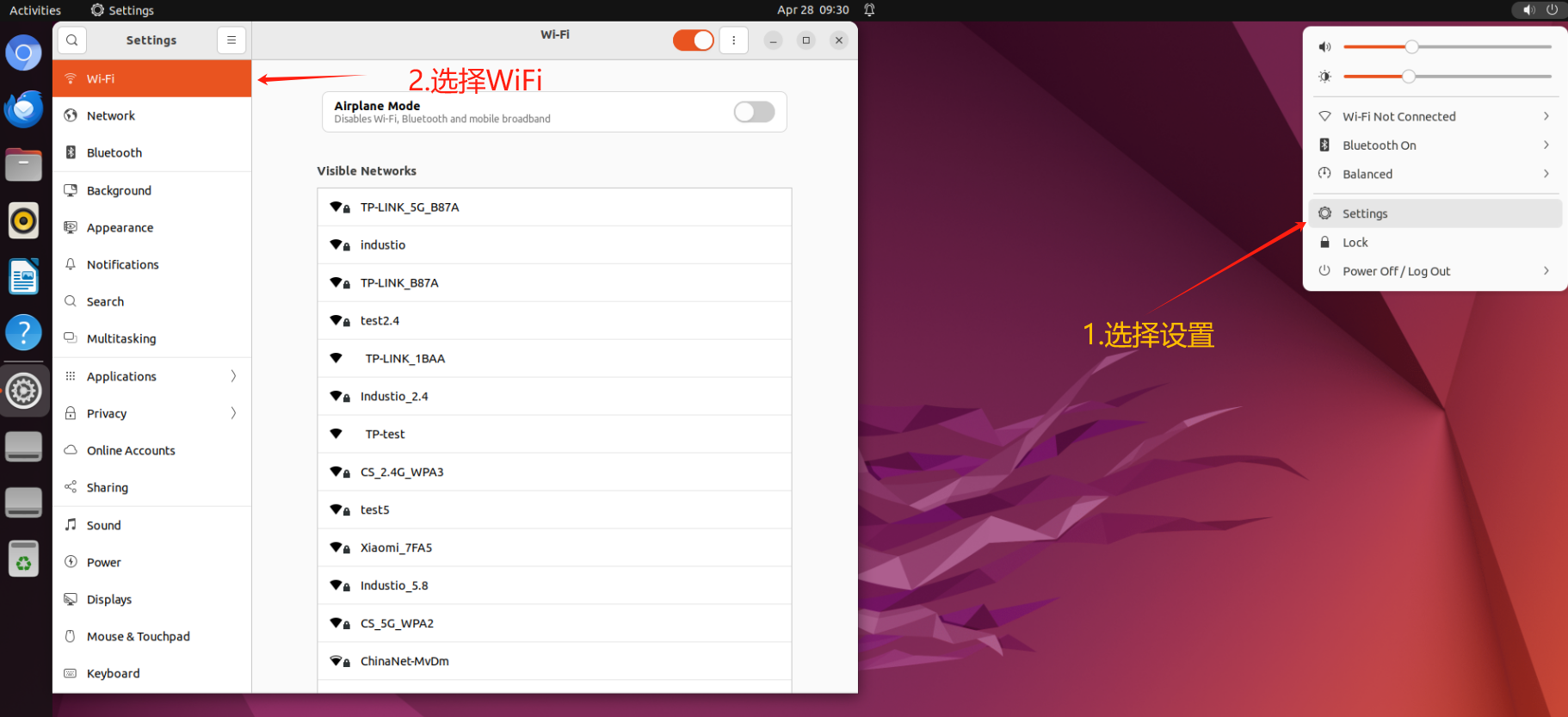

2. 开启AP热点

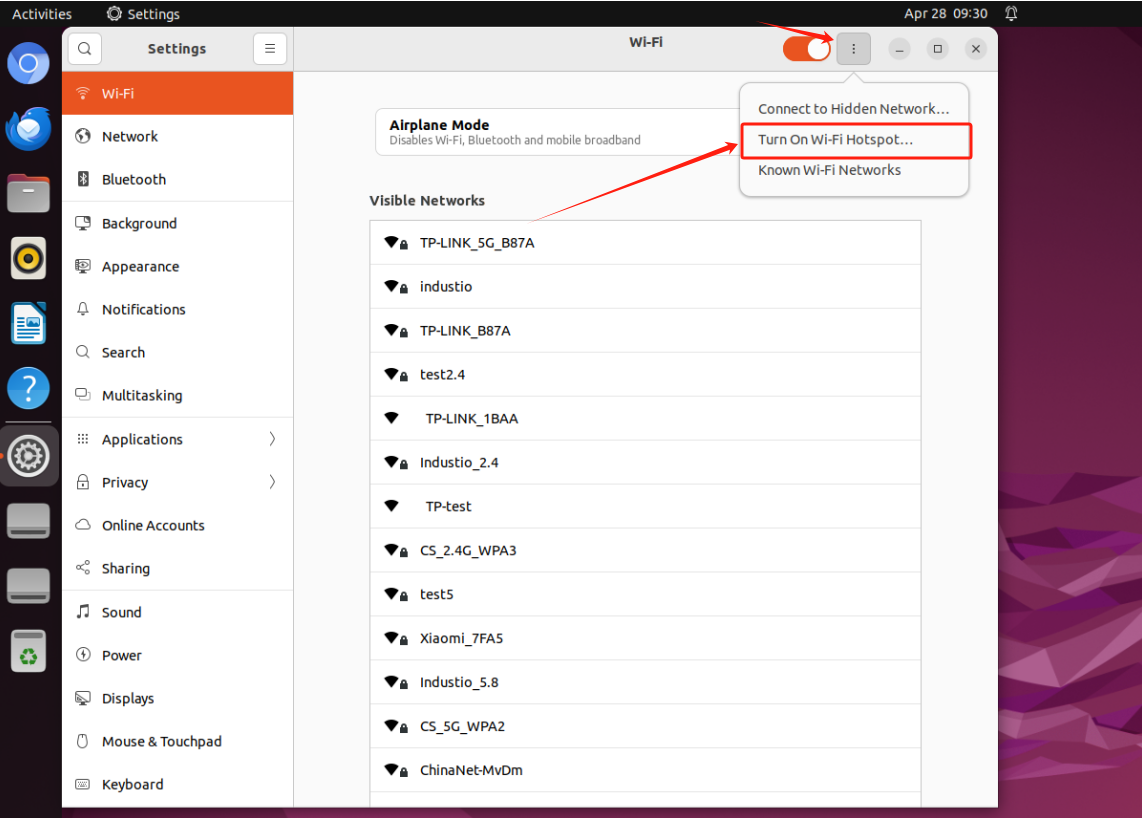

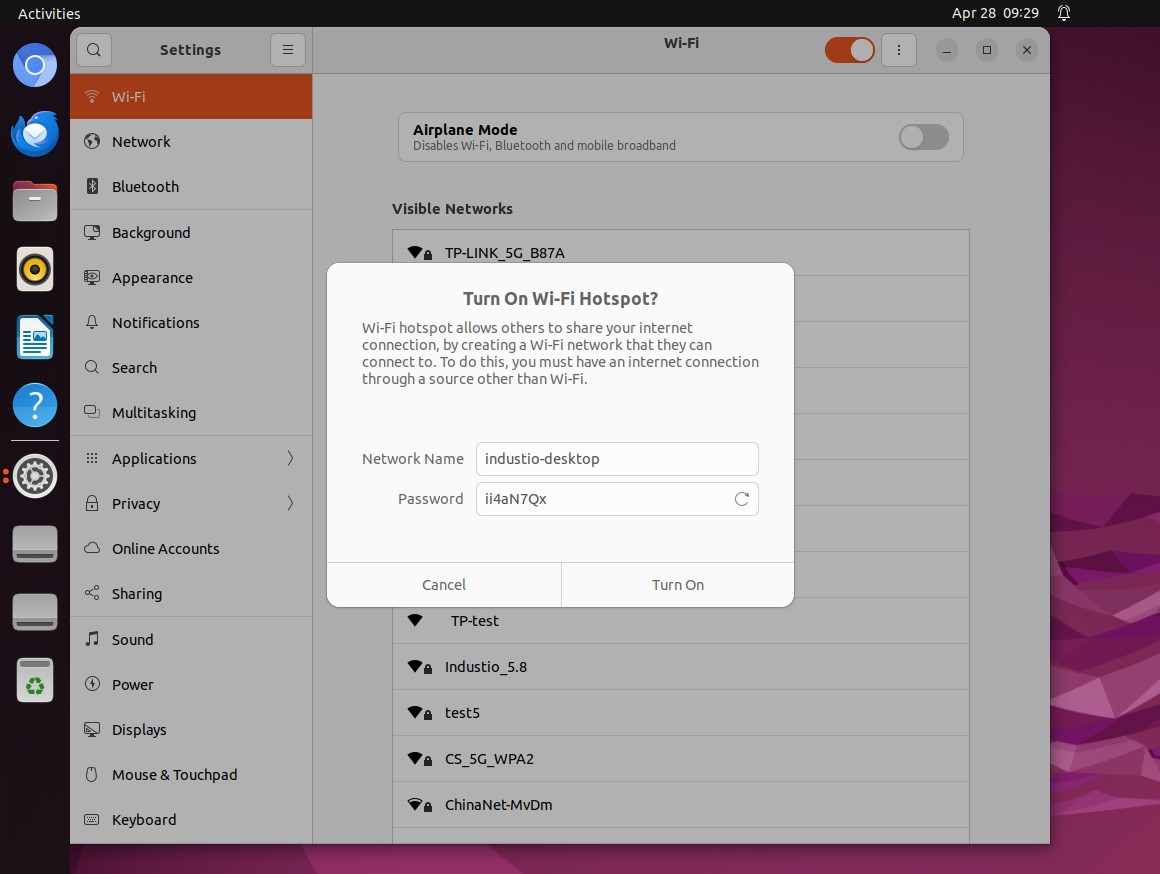

点击Turn On开启AP热点

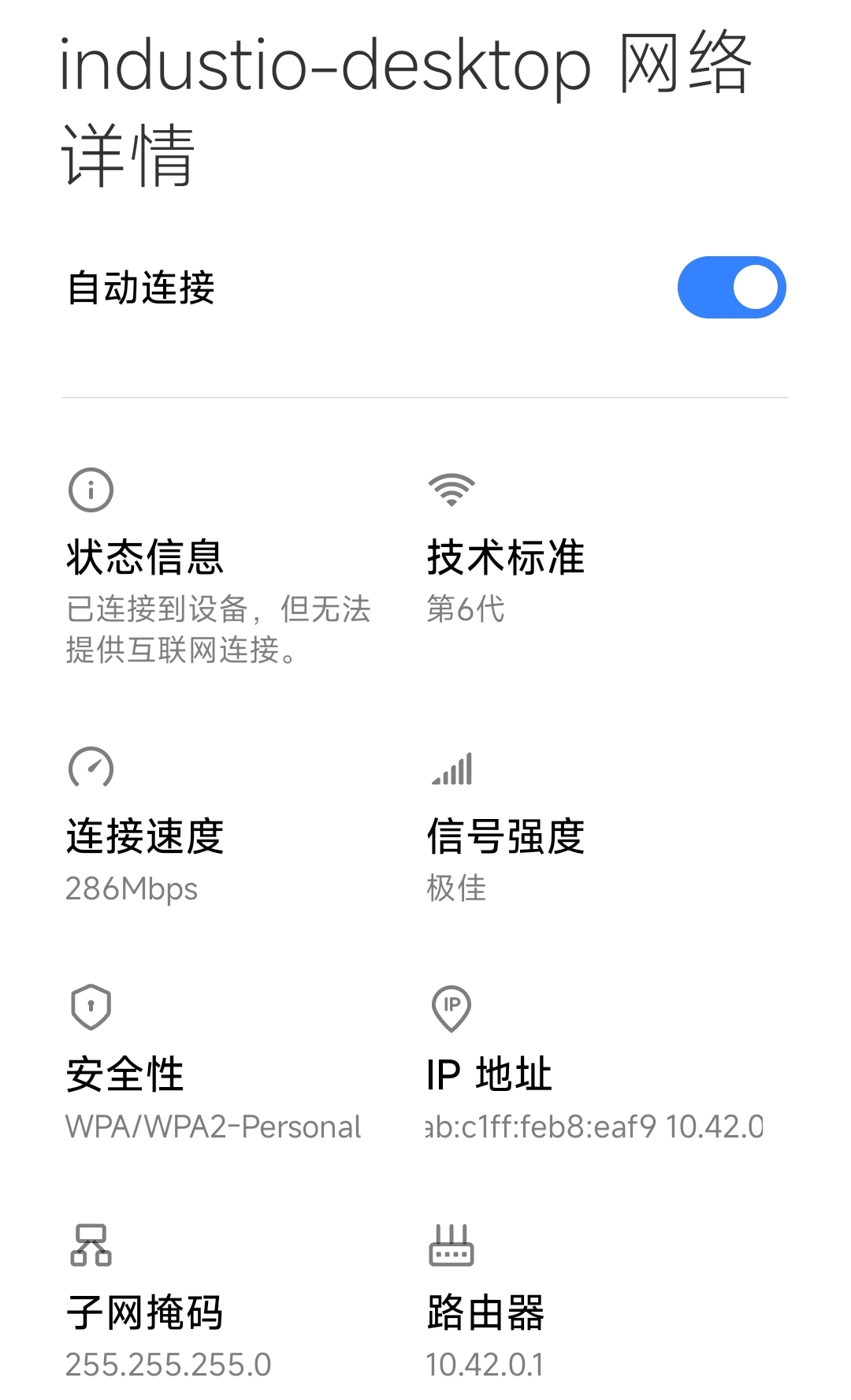

通过手机输入WiFi热点密码正常连接（此时还未共享4G网络）

3. 将4G网络共享至AP热点

3.1. 4G拨号

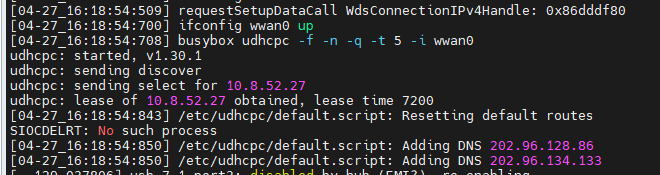

执行以下命令，等待4G成功拨号

1
$ quectel-CM &

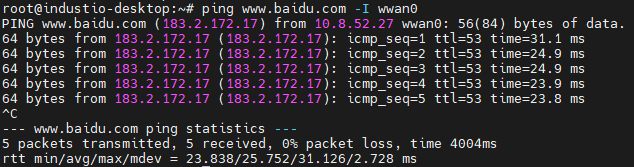

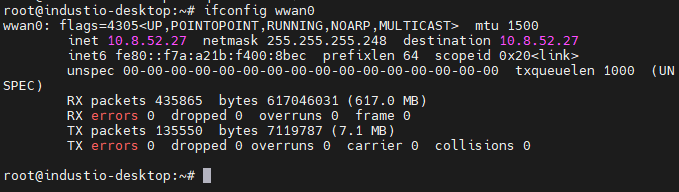

确认拨号成功后，4G模块可以成功ping通外网


注：这里需要先将4G模块配置为路由模式。4G模块路由模式和网卡模式的区别在于，拨号成功后，路由模式下usb0网卡分配到的IP地址是局域网IP（192.168.x.x），而网卡模式分配的IP是公网IP地址（10.21.26.197）。

这里使用的4G模块为EC20，默认为开发板的/dev/ttyUSB2节点。

EC20有4种上网模式，可以通过如下指令切换模式。

1
2
3
$ cat /dev/ttyUSB2 &
$ echo -e "AT+QCFG=\"usbnet\",0\r\n" > /dev/ttyUSB2   #设定模式0-3
$ echo -e "AT+CFUN=1,1\r\n" >/dev/ttyUSB2             #重启模块

四种模式分别为：

  • 0 RMNET接口，通过QMI工具发的QMI命令，获取公网IP。
  • 1 ECM接口，通过标准的CDC-ECM发起data call，是发送标准的ECM命令，获取局域网ip。
  • 2 MBIM接口，Mobile Broadband Interface Model,正宗的移动宽带接口模型，专门用于3G/4G/5G模块的，只在win8以上的windows上使用。
  • 3 RNDIS接口，基于USB实现RNDIS实际上就是TCP/IP over USB，就是在USB设备上跑TCP/IP，让USB设备看上去像一块网卡获取局域网ip。

也可以通过以下命令查看当前模块为哪种模式下：

1
2
$ cat /dev/ttyUSB2 &
$ echo -e "AT+QCFG=\"usbnet\"\r\n" > /dev/ttyUSB2   #设定模式0-3

若要将4G模块配置为路由模式，可以指定4G模块上网模式为ECM模式。

1
2
3
$ cat /dev/ttyUSB2 &
$ echo -e "AT+QCFG=\"usbnet\",1\r\n" > /dev/ttyUSB2   #配置为模式1
$ echo -e "AT+CFUN=1,1\r\n" >/dev/ttyUSB2             #重启模块

等待模块重启，在ECM模式下不需要执行quectel-CM命令手动拨号。

模块成功重启，4G网卡名称可能变为enxxx，执行以下命令可以解决4G网卡名称变为enxxx问题。

1
2
3
4
$ ln -srf /dev/null /etc/udev/rules.d/80-net-setup-link.rules
# 执行完以上命令后重启开发板生效
$ reboot
# 成功重启完4G模块自动拨号，4G网卡名称变为USB0

3.2. 共享网络

将wwan0网口的数据转发到wlan0，使AP设备能通过以太网上网：

1
2
3
4
5
6
7
8
9
10
11
12
13
echo "1" > /proc/sys/net/ipv4/ip_forward
iptables -F
iptables -t nat -F
iptables -t mangle -F
iptables -X
iptables -t nat -X
iptables -t mangle -X
iptables -P INPUT ACCEPT
iptables -P OUTPUT ACCEPT
iptables -P FORWARD ACCEPT
iptables -t nat -A POSTROUTING -j MASQUERADE
iptables -t nat -A POSTROUTING -o wwan0 -j MASQUERADE
iptables -t nat -A POSTROUTING -o wlan0 -j MASQUERADE

若执行iptables命令有如下报错信息iptables/1.8.7 Failed to initialize nft: Protocol not supported，通常是因为系统默认使用了nftables而不是 iptables，但内核并不支持 nftables。

解决方法：

可以通过切换到iptables-legacy来解决这个问题。

1
2
sudo update-alternatives --set iptables /usr/sbin/iptables-legacy
sudo update-alternatives --set ip6tables /usr/sbin/ip6tables-legacy

切换成功后，回到起初报错的指令重新执行即可。

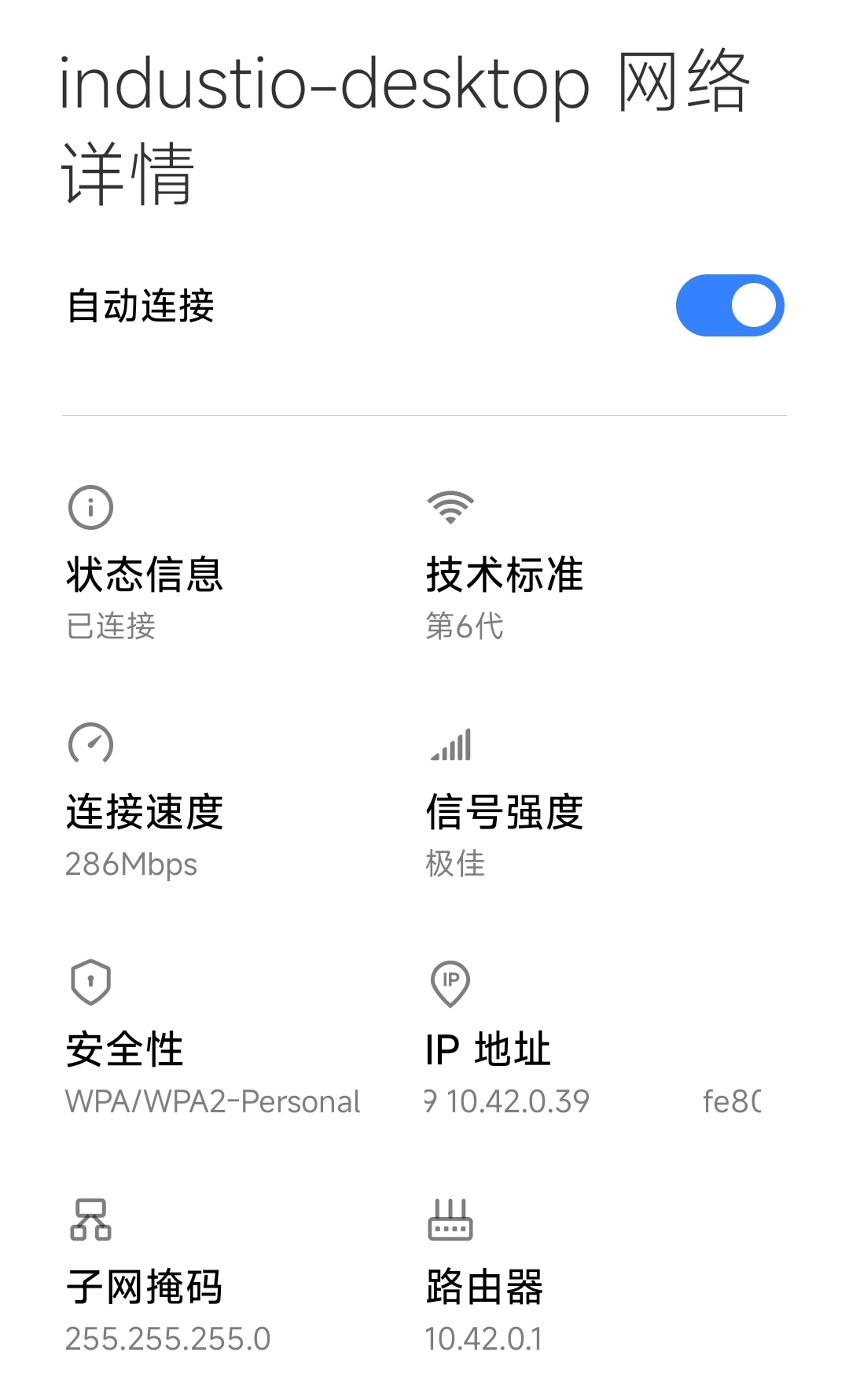

完成以上步骤，4g热点即可共享至wifi热点，重新连接WiFi后也可访问外网。
